Origin2021如何對數據進行非線性曲線擬合？

分析數據不僅僅是對比大小，還要分析數據的趨勢或者規律。這些數據往往是通過諸如采樣、實驗等方法獲得若干離散的數據，根據這些數據，得到一個連續的函數（也就是曲線）或者更加密集的離散方程與已知數據相吻合，這過程就叫做擬合(fitting)。

很多用戶以為畫點線圖就是Origin的全部能量了，雖然繪制各種點線圖、3D圖是Origin的強項，但它還可以用來分析數據，比如數據擬合。

Origin菜單欄，點擊【分析】→【擬合】，里面有線性擬合、非線性曲線擬合、指數擬合等等，使用時大家可以根據自己的需要選擇即可。

本次小庫給大家分享一下使用Origin2021進行“簡單非線性擬合”操作方法。

Origin非線性擬合操作步驟：

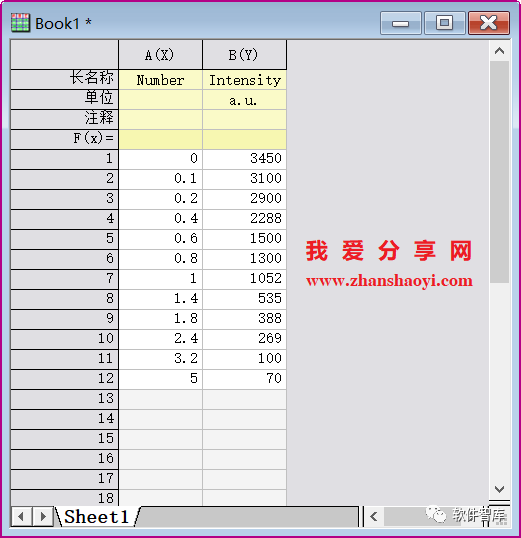

1.首先，在Origin中手動輸入數據，如下：

2.點擊左下角“散點圖”按鈕→【散點圖】

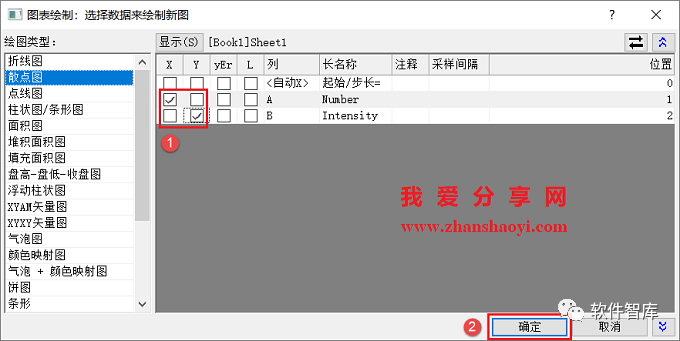

3.勾選設置橫縱坐標軸

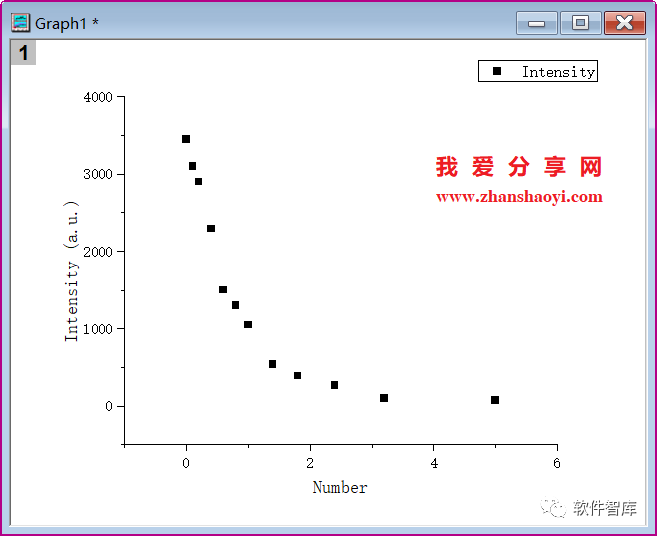

4.默認繪制散點圖，如下所示：

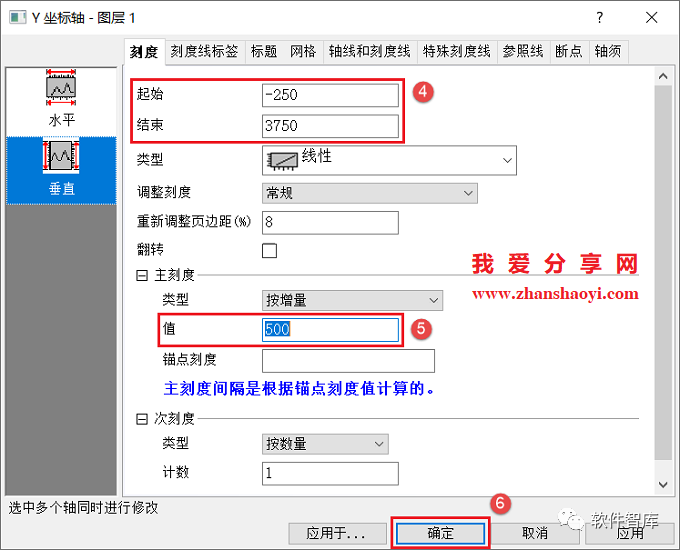

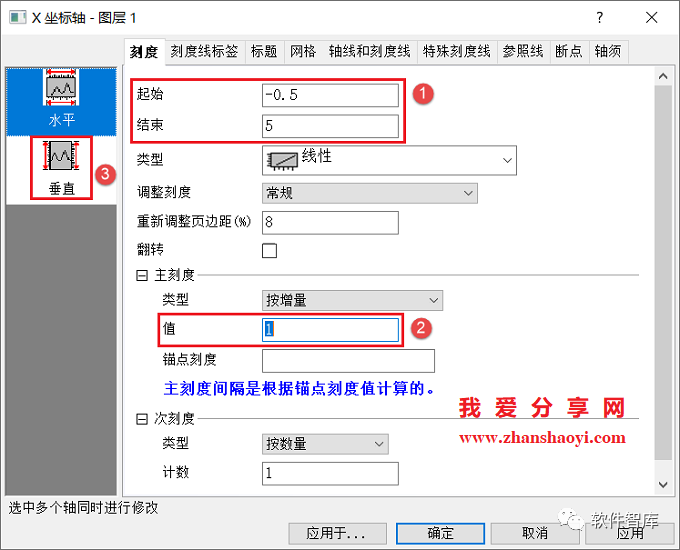

5.設置XY坐標的起始坐標值和相鄰刻度差值

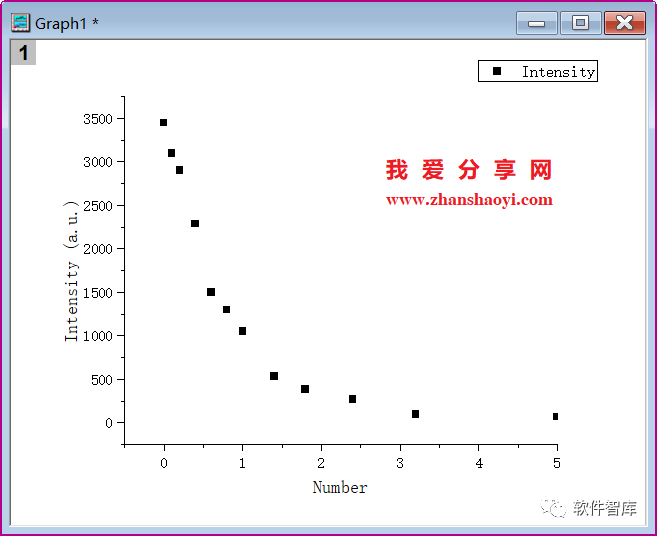

6.修改后的散點圖如下所示，下面開始分享設置坐標軸斷點方法

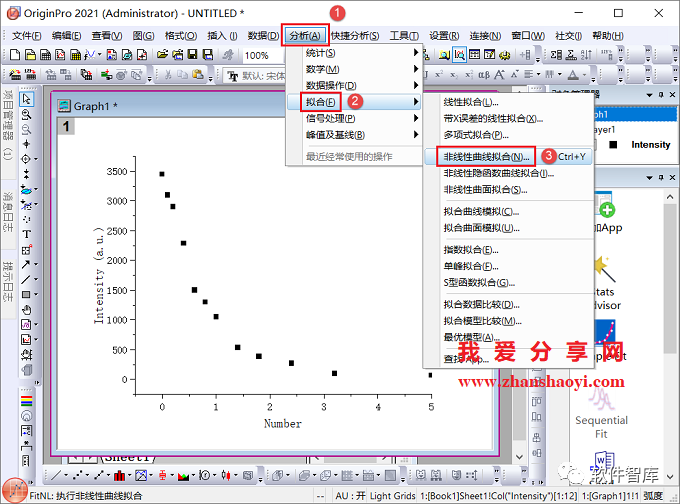

7.點擊菜單欄【分析】→【擬合】→【非線性曲線擬合】，打開NLFit對話框

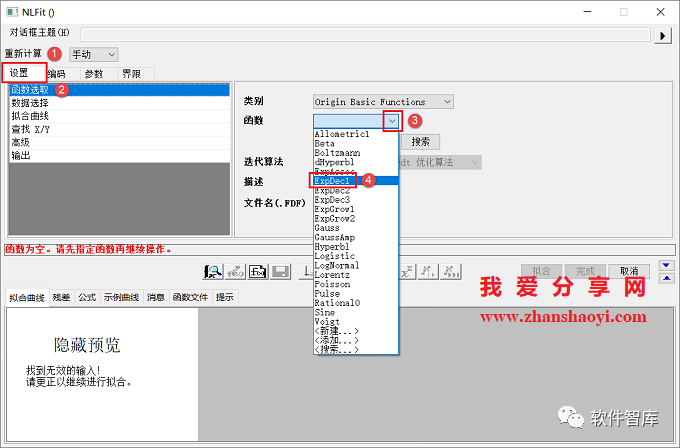

8.點擊【設置】→【函數選擇】，在“函數”欄下拉列表中選擇ExpDec1，大家選擇函數要視具體情況而定，如這里的ExpDec1，ExpDec2，ExpDec3，ExpGro等分別代表單指數衰減，雙指數衰減，三指數衰減，指數增長等

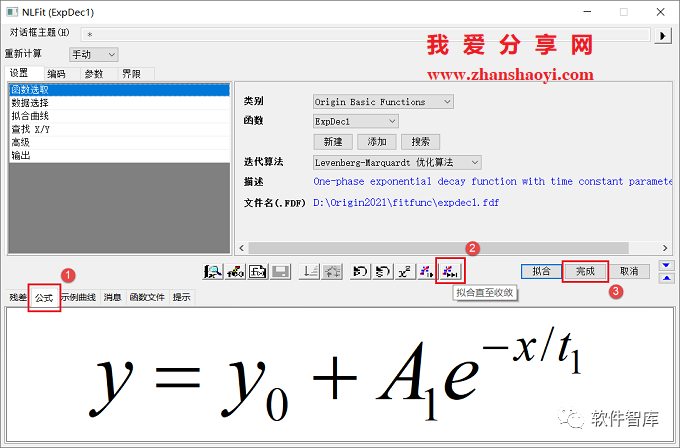

9.點擊【公式】可以看到該函數對應的公式，點擊如下圖中的【擬合直至收斂】按鈕，然后點擊【完成】

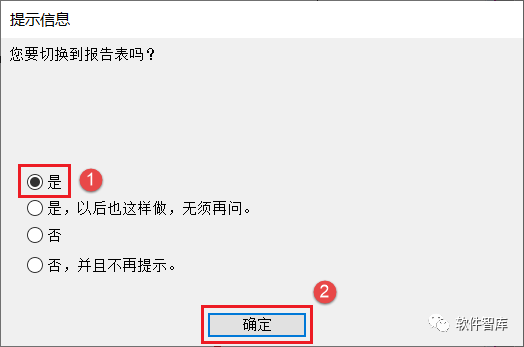

10.彈出如下窗口，選擇是否要切換到報告表，點擊【確定】

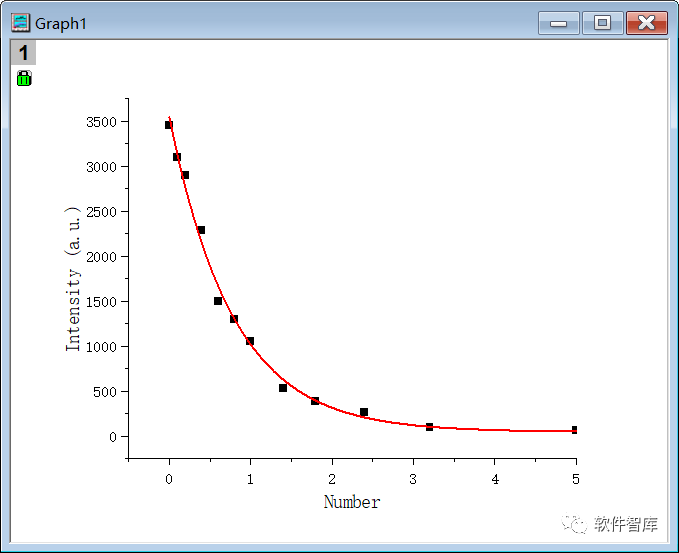

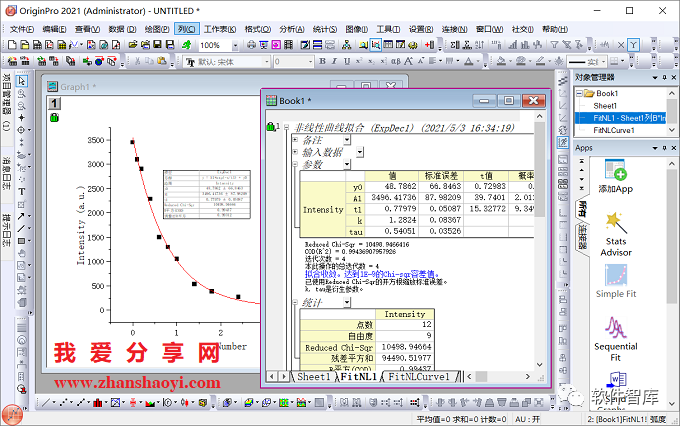

11.可以看到擬合曲線如下，擬合后會在原先的工作簿中同時生成一個報告

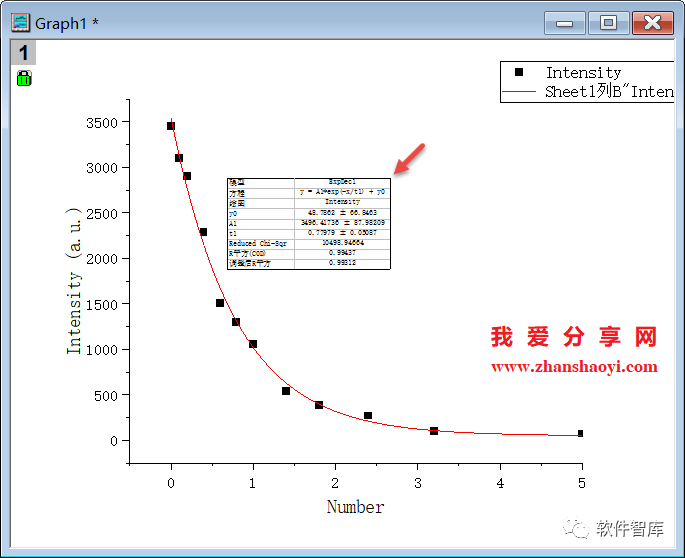

12.擬合公式中的幾個參數，如下圖所示：

13.最后，雙擊線體可修改線寬、刪除多余信息等再導出數據圖即可

END
