今天小庫大家分享一個雖說冷門，但實為Origin的一個特色功能。說到Origin坐標軸設置，大部分人大概只需用到數字刻度值、標簽等等基礎功能。但有些特殊情形下，還需要對坐標軸進行更復雜的設置。

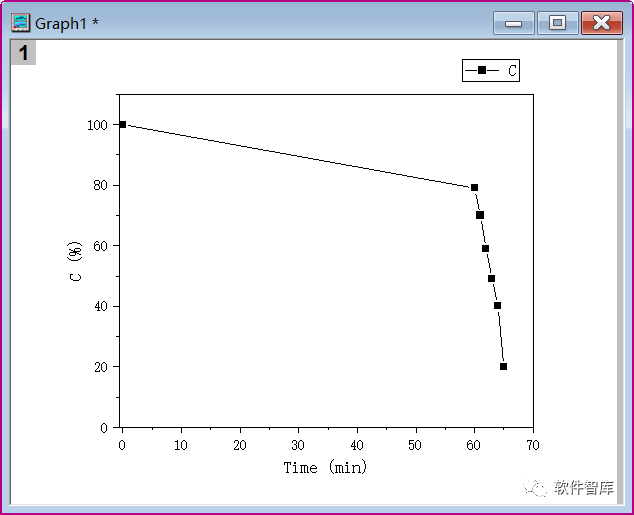

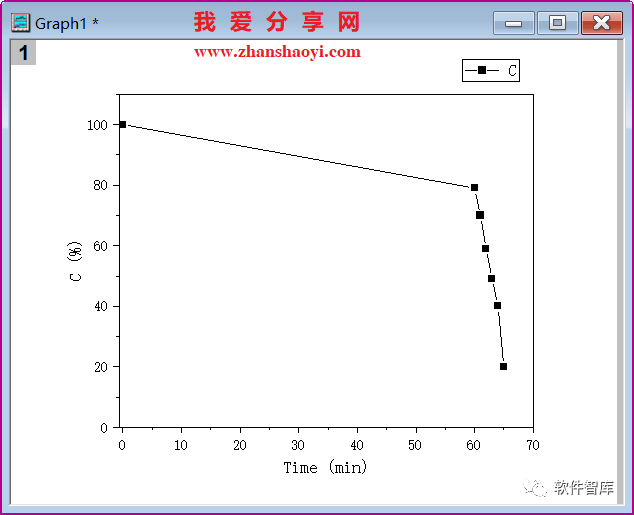

比如，要繪制隨時間的變量曲線時，如下圖所示，橫軸變量從60min開始才開始明顯變化，若直接繪圖，那么它顯示是這樣的：
圖形中間出現一大段的“空白”區域，而需要顯示“詳細變化的區域”數據點又過于擁擠，要是0-60min能縮短就好了，而Origin就能解決這個問題。
操作步驟：

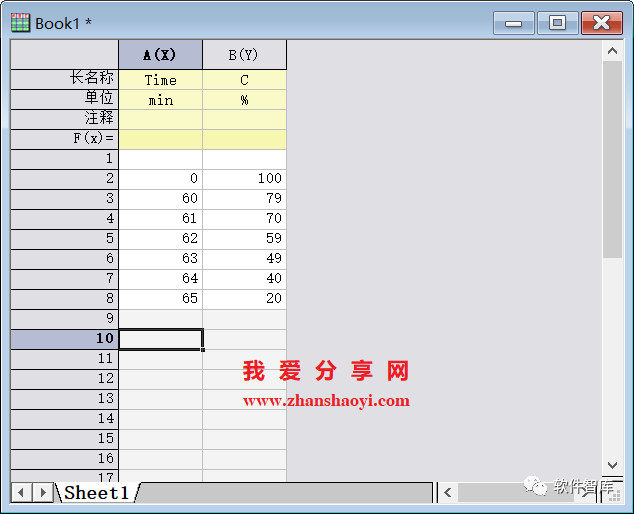

1.在Origin2021界面中輸入需要繪圖的數據，如下：

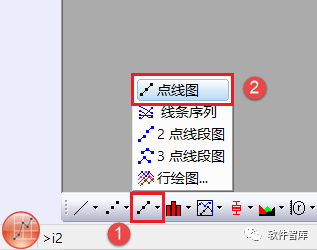

2.點擊左下角“繪圖”按鈕→【點線圖】

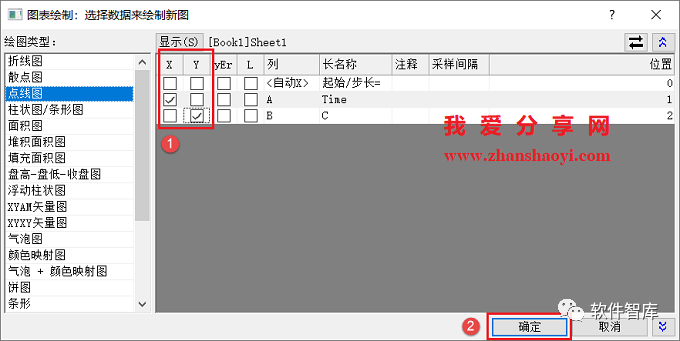

3.勾選設置橫縱坐標軸
4.默認繪制點線圖，如下所示：

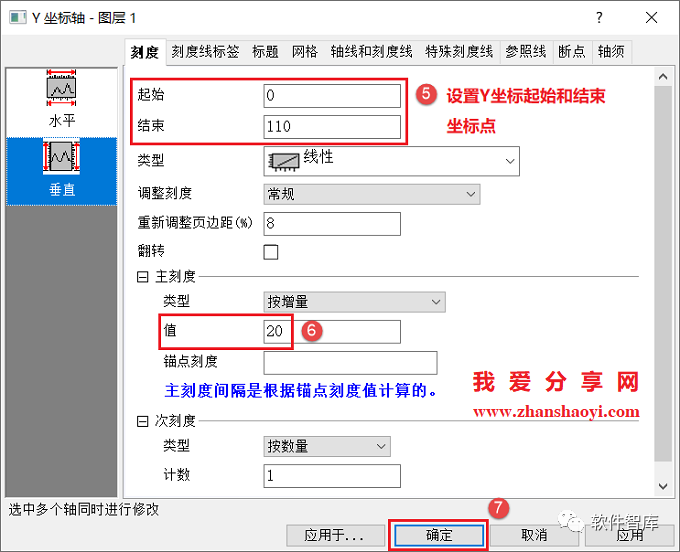

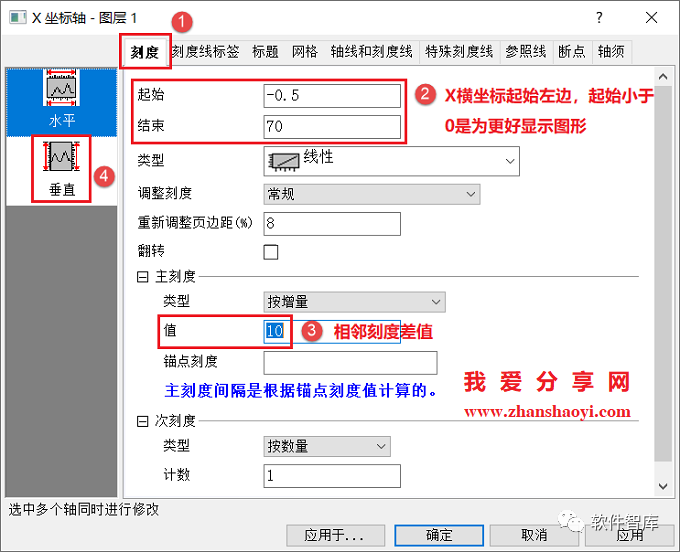

5.調整XY坐標的起始坐標值和相鄰刻度差值，小編這里設置如下：

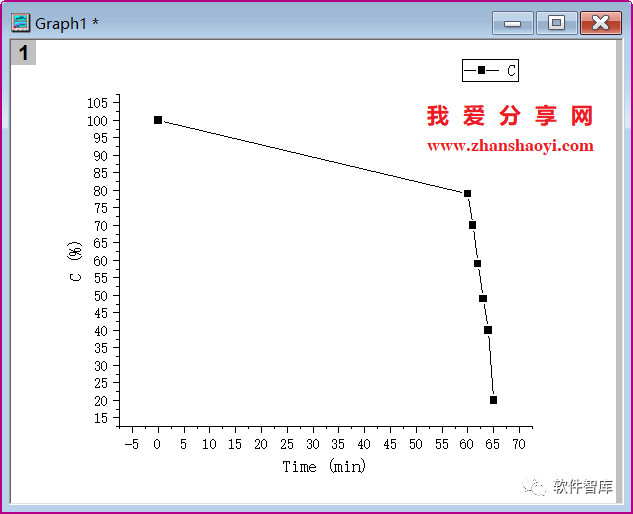

6.修改后圖形顯示效果如下，下面以設置橫坐標軸斷點為例講解，縱軸設置類似。

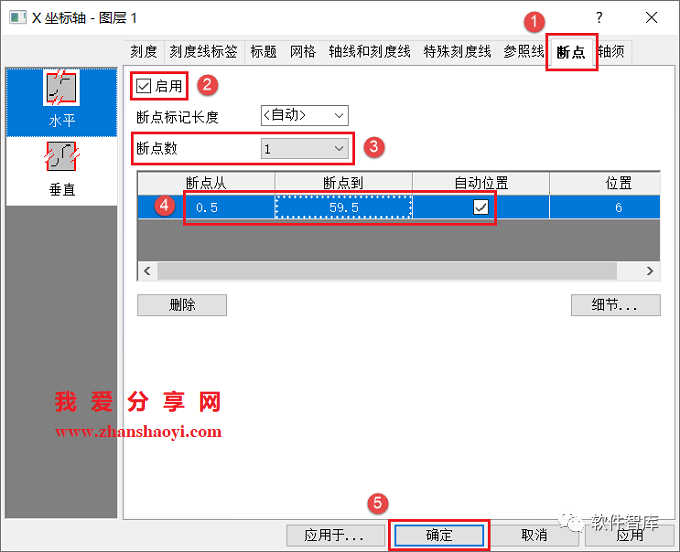

7.雙擊橫坐標軸“數字”，進入坐標軸設置窗口，點擊【斷點】選項卡，勾選“啟用”，然后設置斷點數：1，本例中雙擊設置斷點從0.5到59.5，因?yàn)閄數據值是從60min開始，再勾選【自動位置】，點擊【確定】。如果是有多個斷點，可以設置一下斷點數，然后再設置每個斷點的起始值，方法同上。
溫馨提示：其中“斷點標記長度”指的是這個雙斜線的長度，長度大一些會更明顯很多。

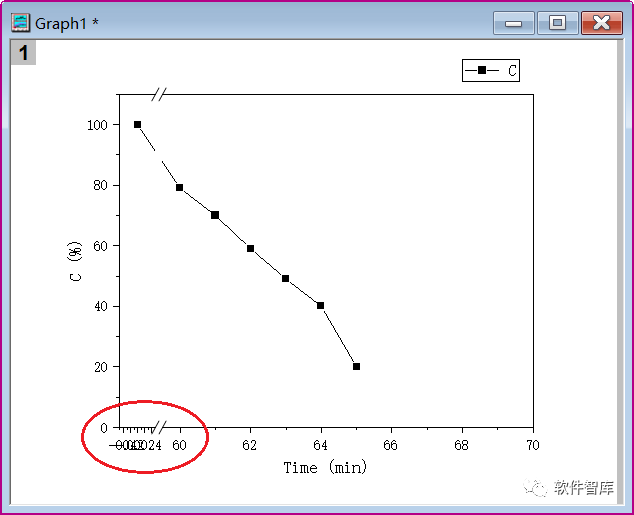

8.需要注意的是，點擊應用后，刻度線容易出現“亂碼”，如下所示：?jiǎn)栴}在于，不恰當?shù)臄帱c(diǎn)起始設置導致“坐標軸刻度增量值”發生變化導致

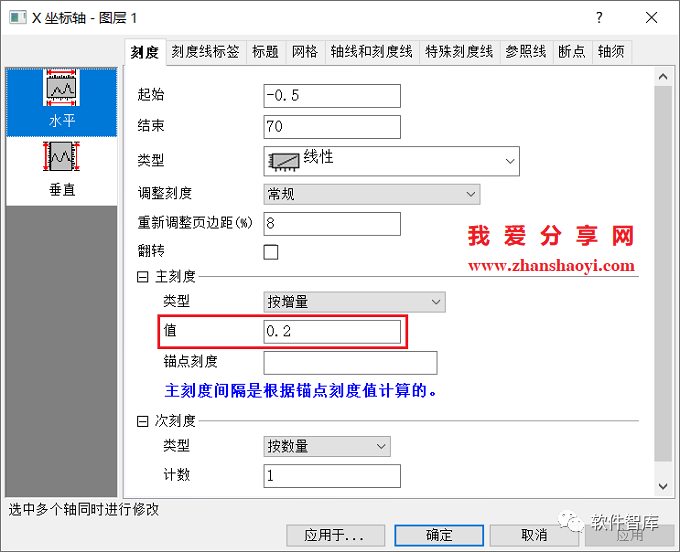

9.比如這里自動變成下面的0.2，而且不能直接修改“主刻度欄下值”的數字大小修正這個問題

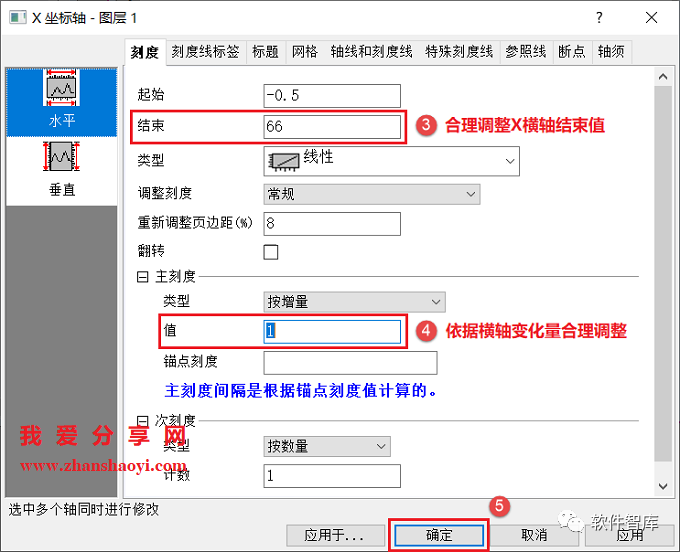

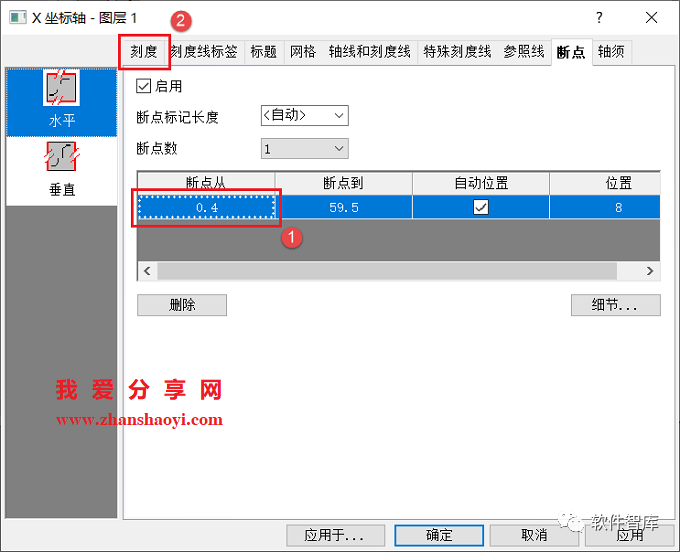

10.此時可以先修改“斷點起始位置”，微調即可如0.5→0.4，再去修改“主刻度線增量值”大小解決，大家可以親手去測試體驗一下

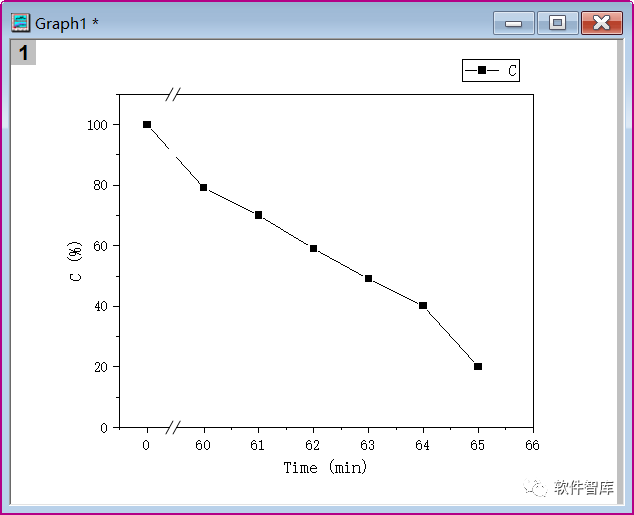

11.重新設置軸斷點效果圖如下，對比下有沒有感覺圖形美觀很多呢？
END
如果覺得好用歡迎大家分享給身邊的小伙伴！
